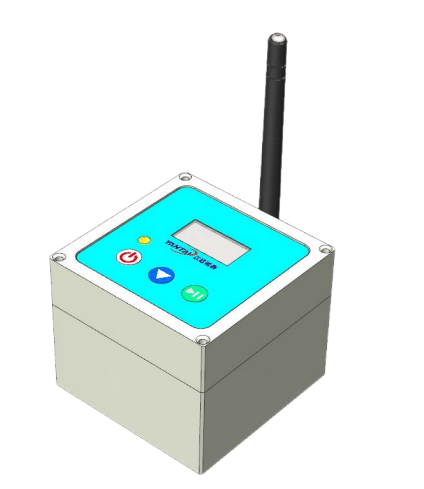

YT-BP-01爆破振动监测仪

发布日期 : 2023-02-24

YT-BP-01 爆破振动监测仪是一款具有三轴振动速度测量、显示、数据存储和 4G 网络通信功能的一体式爆破测振仪。采用内置可充电锂电池供电，低功耗休眠设计，可根据爆破计划排程，定时进行爆破数据采集。铝合金外壳，强度高，防护等级高，不易损坏。该产品具有体积小、高精度、高可靠性、低维护成本、安装方便等特点，适用于需要长期进行监测的项目。

功能特性

Features

1.三轴振动速度测量：

(1)量程：35cm/s；(2)分辨率：0.001cm/s；(3)灵敏度：28.8±5% V/m/s；(4)频响范围：5-300Hz（-3dB）;

(5)自然频率：4.5±10%Hz；(6)阻尼系数：0.6±20%；(7)谐波失真：≤0.2%；

2.最大采样率 10kSPS；

3.最大连续采样时长 8s@10k SPS；

4.板载 512MByte 高速 SD NAND 芯片，可用于本地存储采样文件；

5.支持 USB 导出采样文件至上位机；

6.支持 4G 全网通，采样文件同步自动上传云平台；

7.提供上位机软件和 web 端平台，可远程配置设备参数；

8.1.3 寸 OLED 显示屏，显示电量、信号、工作模式、配置参数等；

9.内置 5000mAh 可充电锂电池，监听模式下可连续工作 24 小时以上；

10. 低功耗设计，休眠电流≈4mA，可长期待机；

11. 支持 RS485 数据输出，用于参数配置和实时数据输出；

12. 防水等级：IP65

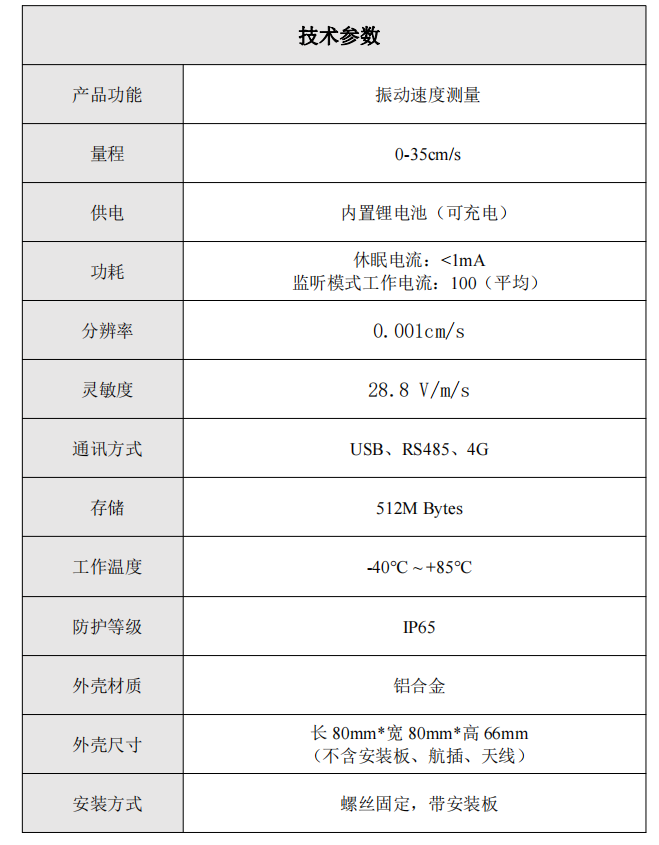

技术参数

Technical Parameters

产品属性

ProductProperties

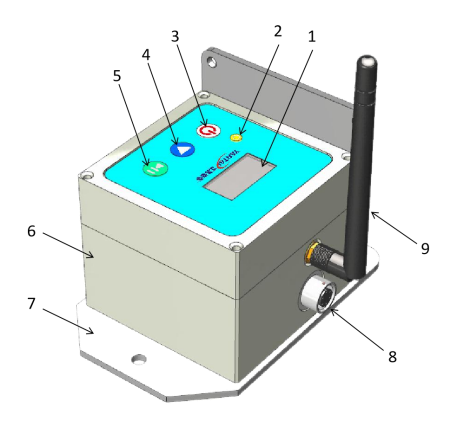

1. 产品结构

①OLED 显示屏 ②复位按键 ③开关按键 ④翻页按键 ⑤启停按键 ⑥铝合金外壳 ⑦安装支架

⑧防水连接器 ⑨4G 天线

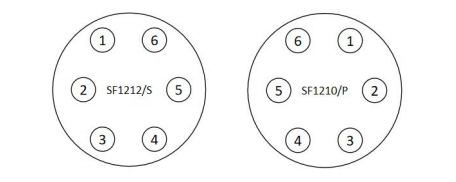

2. 防水连接器接口定义

①+5V ②GND ③RS485-B ④RS485-A ⑤USB-DP ⑥USB-DM

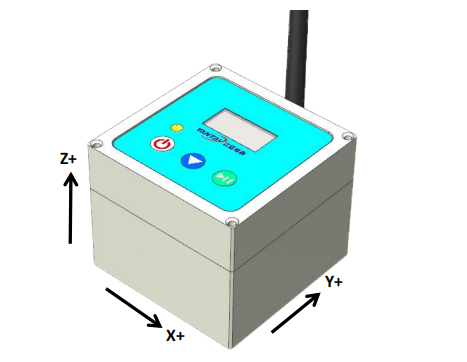

3. 方向定义

安装指南

InstallGuide

爆破振动监测仪在爆破时能测量被测点因爆破产生的振动速度值及频率值，该仪器可用于大坝、桥梁、隧道、铁公路各类工程爆破振动
