YT-880B 静力水准仪

发布日期 : 2023-02-24

YT-880B 静力水准仪是一款液压型静力水准仪，通过测量液体压强计算得到液位高度，具有结构紧凑、体积小、精度高、稳定性高等特点。产品采用 RS485 通信接口，提供上位机软件，用户可灵活设置量程、滤波、采样率等参数，适用多种工况，方便系统集成开发。产品安装方便，适用于桥梁、隧道、基坑、建筑物等沉降监测。

功能特性

Features

1. 量程1000mm、3000mm版本；

2. 分辨率0.01mm，精度0.015%FS；

3. DC12V电压供电，低功耗，工作电流约18mA；

4. RS485数据输入、输出接口，提供上位机配置软件；

5. 铝合金外壳，强度高，结构紧凑，安装方便；

6. 防护等级：IP67；

技术参数

Technical Parameters

产品属性

ProductProperties

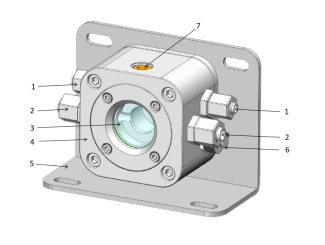

1. 产品结构

1 通气孔（一侧带指示灯） 2 通液孔 3 观察窗 4 铝合金外壳 5 安装支架 6 电源数据接口 7 排气孔

2. 线序定义

注意：请将屏蔽线与黑线连接！

3. 测量原理

(1) 液压式静力水准仪沉降测量系统由储液箱、静力水准仪传感器、数据采集箱以及相关的管线组成；

(2) 安装时，选择相对稳定的位置作为基准点，安装一个传感器，在每个沉降观测点安装一个传感器，然后将所有传感器的通气管、通液管分连

通，一端连接到水箱；

(3) 发生沉降时，观测点与基准点之间会出现液位高度差，此时读取观测点与基准点的测量值进行计算，可得知观测点的沉降高度。

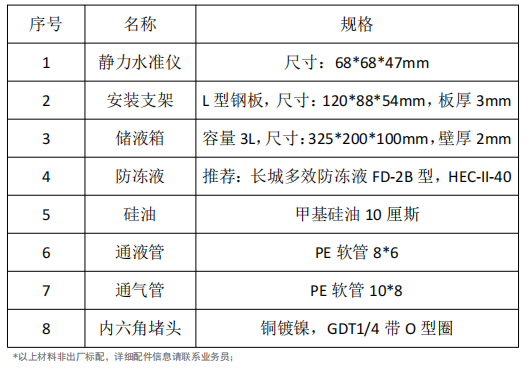

4. 材料清单

安装指南

InstallGuide

1. 请勿在超出技术参数规定的情况下使用。
